Счётчики электричества ⚡️
Поддерживаются только однотарифные счётчики электричества с импульсным выходом.
Проверьте, что ваши энергетики не будут против подключения и не нарушайте пломбы.
Мы рекомендуем устройство https://us.pstd.ru для опроса счетчиков по цифровому интерфейсу.
Полярность подключения важна. Полярность разъема Ватериуса указана на фото:
При необходимости можно нарастить провод до 15 метров витой парой, но мы не гарантируем отсутствие помех.

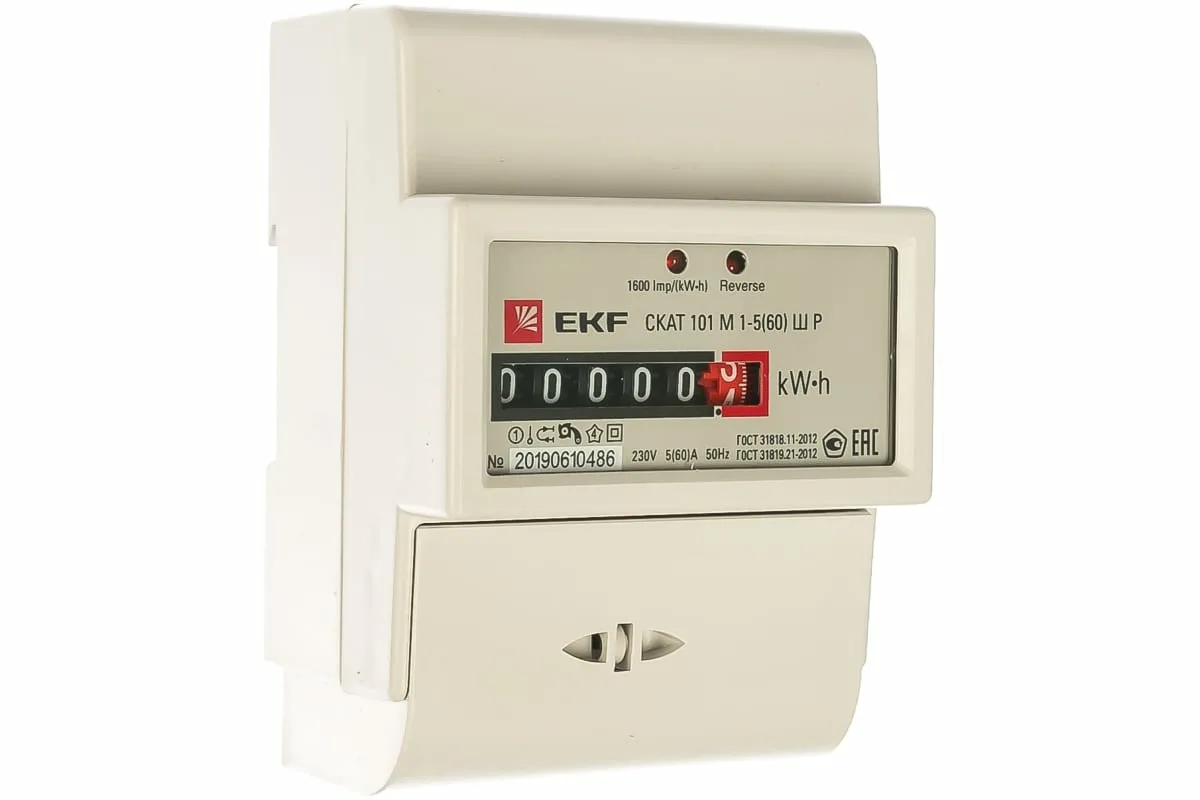

EKF SKAT 101

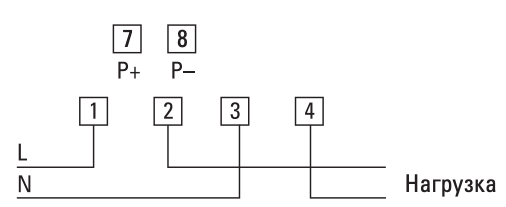

Подключение
Выход 7 – “+”
Выход 8 – “-“
Настройки Ватериуса
Тип входа: Электронный
Тип счетчика: Электричество
Вес импульса: 1600 имп/кВт*ч
Меркурий 201.5
Подключение
На картинке: Коричневый — плюс Ватериуса
На картинке: Белый — минус Ватериуса
Настройки Ватериуса
Тип входа: Электронный
Тип счетчика: Электричество
Вес импульса: 3200 имп/кВт*ч

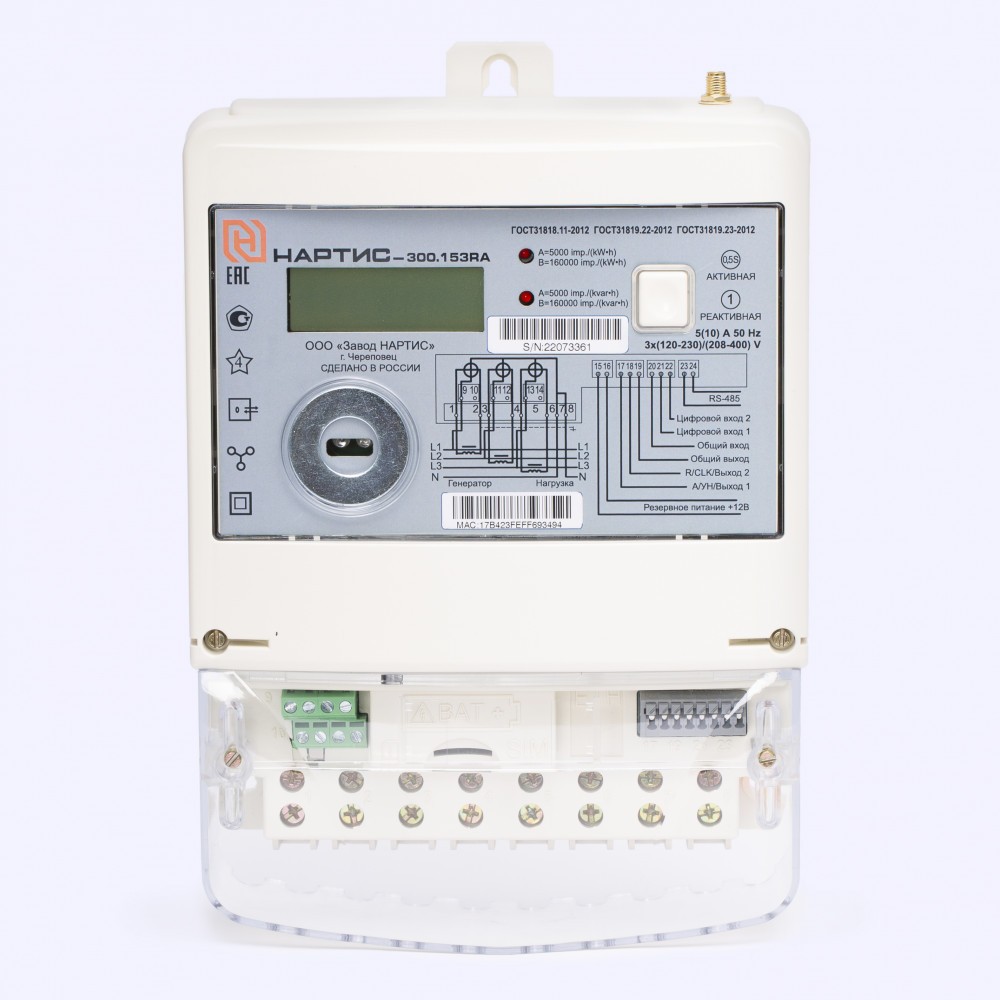

НАРТИС-И300
Подключение
Контакты указаны под крышкой “+” и “-“
Настройки Ватериуса
Тип входа: Электронный
Тип счетчика: Электричество
Вес импульса: 5000 имп/кВт*ч (Вес конфигурируется в счётчике. По умолчанию 5000)
Нева 101...105
СОЭ-2Т
Производитель: ФГУП НПП Контакт, г.Саратов
Подключение
ТМ- — минус Ватериуса
ТМ+ — плюс Ватериуса
Настройки Ватериуса
Тип входа: Электронный
Тип счетчика: Электричество
Вес импульса: 7000 имп/кВт*ч

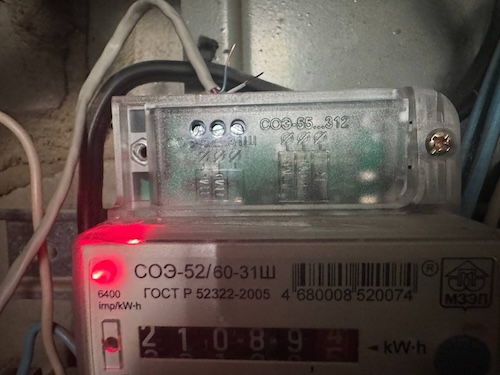

СОЭ-52/60-31Ш
Производитель: ФГУП НПП Контакт, г.Саратов
Подключение
ТМ- — минус Ватериуса
ТМ+ — плюс Ватериуса
Настройки Ватериуса
Тип входа: Электронный
Тип счетчика: Электричество
Вес импульса: 6400 имп/кВт*ч
Энергомера CE101 R5 145 M6
Выход 13 – плюс
Выход 14 – минус
Энергомера CE102
Выход 7 – плюс
Выход 8 – минус
Энергомера CE301M
Корпус типа А, AS
Выход 12 – плюс
Выход 13 – минус
Корпус типа P, PS R1, R1S, R2, R2S
Выход 1 – плюс
Выход 2 – минус
Энергомера CE207
Выход 7 – плюс
Выход 8 – минус
Энергомера CE307 R33
Выход 26 – плюс
Выход 27 – минус
Энергомера CE307 R34
Выход 12 – плюс
Выход 13 – минус
ABB FBВ 11205-108
Частота импульсов 100 импульсов/кВтч
Моего счётчика нет в списке
Посмотрите, какой модификации у вас счетчик, возможно можно подключить Электриус https://us.pstd.ru для опроса счетчиков по цифровому интерфейсу.
Обычно для подключения внешних устройств к счётчикам требуется вскрывать пломбы. Сделать это можно только пригласив энергетиков за дополнительную плату.
Другой вариант поставить второй счётчик. Если у вас несколько тарифов, то будет небольшая разница между ними из-за погрешностей измерений и не точных часов в счётчиках.
Если вашего счётчика нет в списке, а вы видите импульсный выход — напишите нам в чат, мы подскажем, как его подключить.
