Счётчики воды 🔴🔵

Модели счетчиков и информация по подключению

Чтобы узнать, подходит ли счётчик к Ватериусу необходимо посмотреть, торчит ли из корпуса счётчика провод.

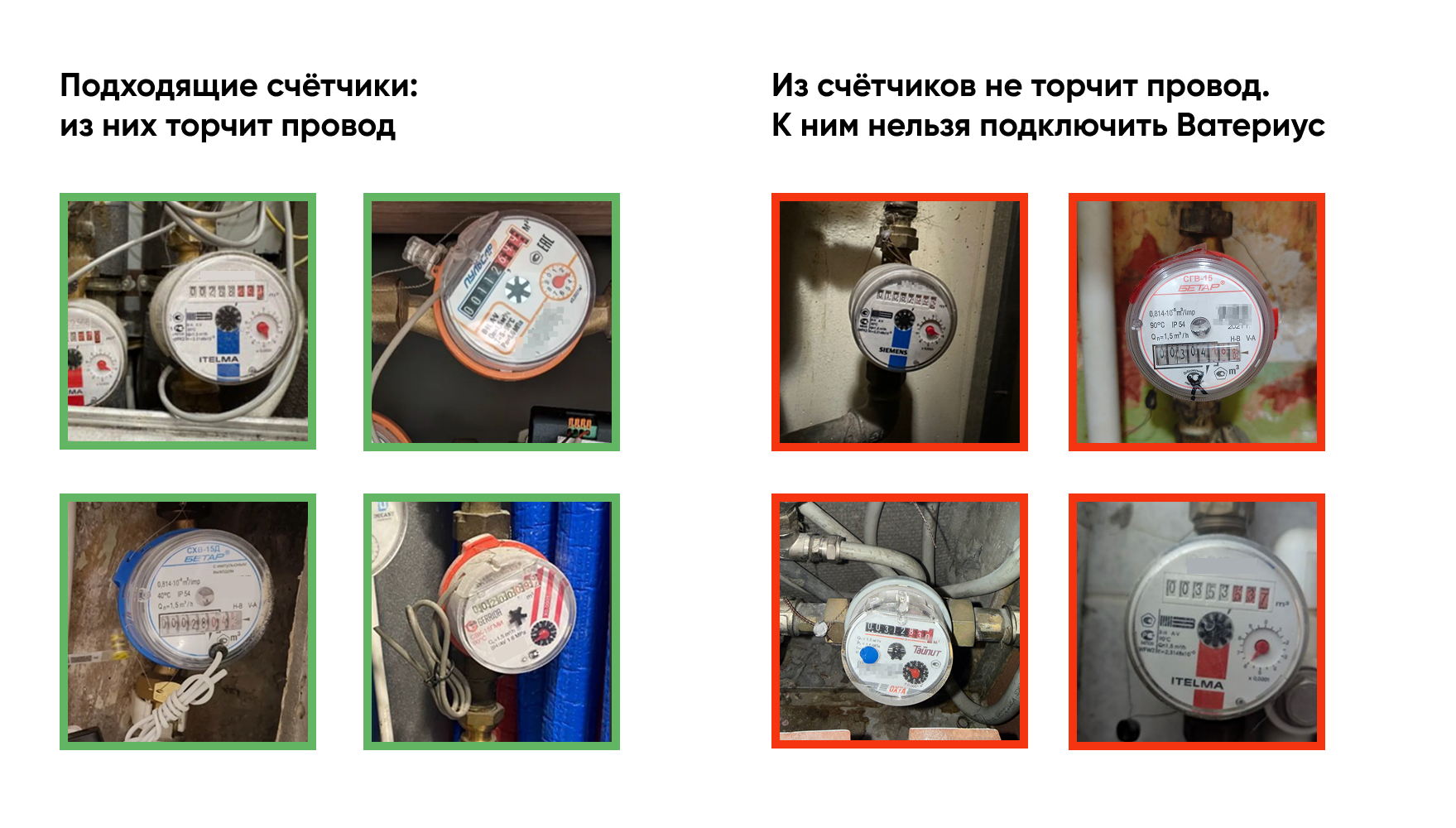

На картинках слева счётчики с проводом (импульсным выходом). Справа счётчики без торчащего провода — их надо заменить для подключения Ватериуса (а до этого момента можете слать средние значения через наш сервис Показометр).

Если вы не понимаете, какой у вас счётчик — скиньте нам фото счётчика (в онлайн чат или tg-бот)

Какие купить

Хорошие счетчики: Decast, Valtec, Пульсар, Ителма. Другие тоже будут работать.

Монтажная длина счётчика

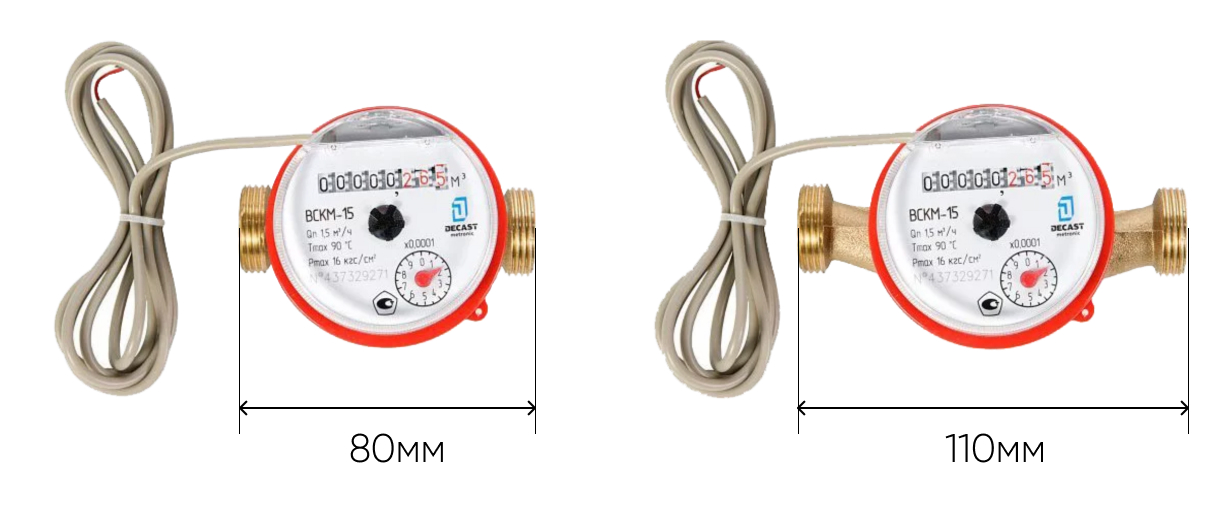

Если заменяете счётчики, покупайте такой же длины, как текущие: 80 мм или 110 мм. На рекламных картинках это выглядит так,

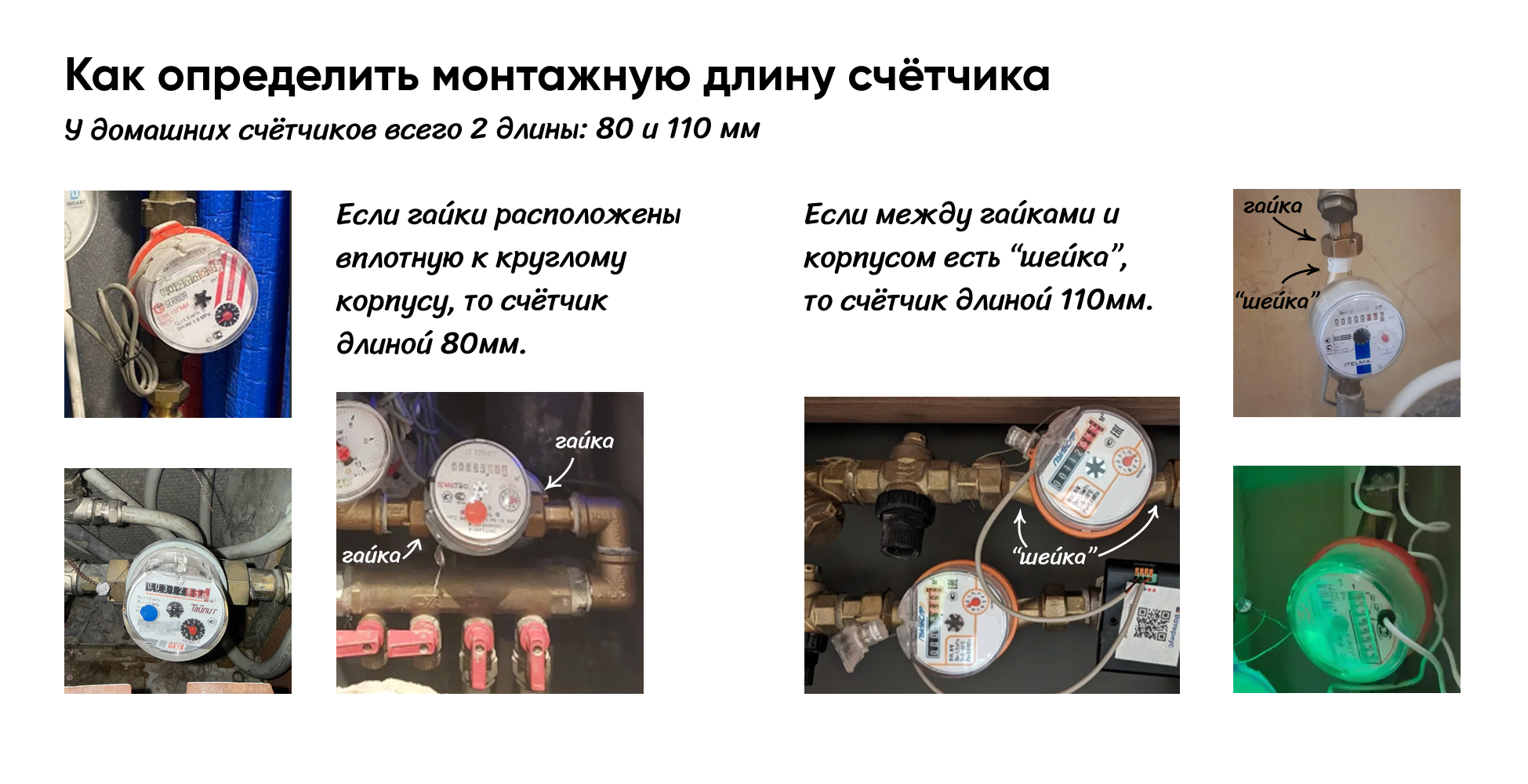

Но проще определить монтажную длину по картинкам:

Подключение

Счётчики обычно имеют 2 проводка, которые необходимо подключить в разъём Ватериуса. Полярность подключения не важна в 99% случаев. Если что-то не получается, посмотрите описание счётчика. Проблемы подключения к счётчику описали в статье «Подключили счётчик, а Ватериус его не видит».

Полярность разъёма Ватериуса:

При необходимости можно нарастить провод до 15 метров витой парой. Некоторые удлиняют на 50 метров, но в этом случае мы не можем быть уверены в качестве сигнала.

Вес импульса

Частота импульсов у счётчиков бывает 2 типов: 1 литр и 10 литров на импульс. У 95% счётчиков 10 л/имп. У всех счётчиков на 1 л/имп это написано на корпусе, кроме Ителма (Itelma).

Ватериус может определить вес счётчика автоматически, для того вылейте 4л холодной воды во время первой настройки.

Модели счётчиков воды

Алексеевский

Полярность возможно важна. Красный проводок - плюс.

Вес импульса: 10 л/имп

Аршин СВУ-15-80И, СВУ-15-110И

Вес импульса: 10 л/имп
Полярность подключения: любая

Берегун

Вес импульса: 10 л/имп
Полярность подключения: любая

Бетар СВГ-15

Полярность подключения важна!

Количество проводков: 2

Подключение:

Белый — минус
Не белый — плюс

Количество проводков: 4

Подключение:

Чёрный — минус
Синий — плюс

Водомер ОВСУ-15

Вес импульса: 10 л/имп
Полярность подключения: любая

Водомеръ

Вес импульса: 10 л/имп
Полярность подключения: любая

Декаст (Decast) ВСКМ-15

Вес импульса: 10 л/имп
Полярность подключения: любая

Ителма (ITELMA) WFK23, WFW23, WFK24, WFW24

Вес импульса не написан на корпусе. Во время настройки на странице ввода показаний мы пишем, сколько литров вылито воды в пересчёте на настройку веса. Если слишком много/мало, то скорректируйте вес импульса.

Вес импульса: 10 или 1 л/имп (в паспорте может быть не верная информация)
Полярность подключения: любая

Карат-140

Полярность подключения: важна!

Вес импульса: 10л/имп

Количество проводков: 4

1) Подключение:

Чёрный — минус
Синий — плюс

2) Подключение:

Белый — минус
Зелёный — плюс

Метер (METER) СВУ-15

1) Количество проводков: 4
Вес импульса: 10л/имп
Подключение: красный и белый
Полярность подключения: полярность не важна

2) Количество проводков: 2
Вес импульса: 10л/имп
Полярность подключения: полярность не важна

Мультисистема

Вес импульса: 10л/имп
Полярность подключения: любая

Норма

Вес импульса: 10л/имп
Полярность подключения: любая

Охта Тайпит

Вес импульса: 10л/имп
Полярность подключения: любая

Пульс Pulse

Вес импульса: 10л/имп
Полярность подключения: любая

Пульс 15-И

Модификация с импульсным выходом

Полярность подключения:
Красный – “+”
Белый – “-“
Вес импульса: 1 л/имп
Тип счетчика (в настройках Ватериуса): электронный

Пульсар

Вес импульса: 10л/имп
Полярность подключения: любая

Пульсар

1) Если из провода торчат 2 проводка - можно подключить к Ватериусу.
Вес импульса: 10л/имп
Полярность подключения: любая

2) Если из провода не торчит провод или 1 провод - это антенна. Ваш счетчик передаёт показания по радиоканалу на базовую станцию поблизости.

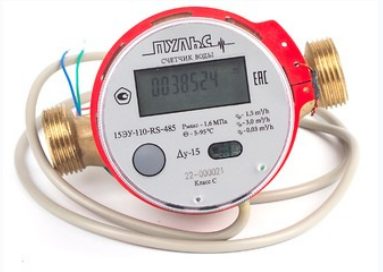

3) Если из провода торчит 4 проводка: белый, коричневый, зеленый, желтый. Ваш счетчик имеет цифровой интерфейс 485. Устройство Ватериус не поддерживает цифровой интерфейс 485, но вы можете подключить Электриус: https://us.pstd.ru
